新疆滤筒除尘器的组成结构围绕 “含尘气流过滤 - 粉尘清灰 - 粉尘收集” 的核心流程设计,整体结构紧凑且功能分区明确,主要由以下六大核心部分组成:

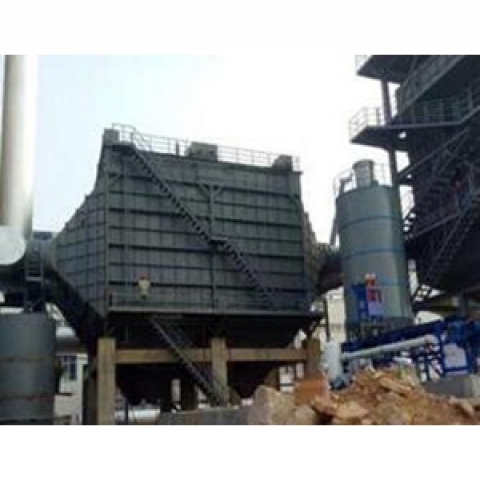

一、新疆滤筒除尘器箱体
箱体是新疆滤筒除尘器的主体框架,起到封闭气流、支撑内部部件的作用,通常采用碳钢或不锈钢焊接而成,按功能可分为:
1.含尘气室:位于箱体下部,与进风口连接,是含尘气流进入后的初始缓冲区,内部常设有导流板,和粗尘分离区。
2.净气室:位于箱体上部,滤筒过滤后的洁净气体在此汇集,通过出风口与风机连接,净气室内需保持密封,防止未过滤的含尘气体泄漏。
二、新疆滤筒除尘器滤筒组件
滤筒是实现粉尘拦截的核心,垂直或水平布置在箱体内,单台除尘器可根据处理风量配置多组滤筒。滤筒组件包括:
1.滤筒本体:由滤材折叠成褶皱状,两端密封在金属或塑料端盖内,过滤面积通常为 10-20㎡/ 个。
2.滤筒固定装置:如花板、卡箍或螺栓。
三、新疆滤筒除尘器清灰系统
清灰系统用于剥离滤筒表面堆积的粉尘,避免阻力过高,主要由以下部件组成:
1.压缩空气源:提供清灰动力,通常需配备空压机、储气罐和净化装置。
2.脉冲控制仪:通过程序设定控制清灰时间和顺序,可根据滤筒前后的压差自动触发清灰,也可手动控制。
3.脉冲阀与喷吹管:脉冲阀接收控制仪信号后,瞬间打开释放压缩空气;喷吹管安装在滤筒上方,管壁开有喷吹孔,将压缩空气均匀喷入滤筒内部,形成反向气流冲击滤筒。
四、新疆滤筒除尘器进风口与出风口
1.进风口:通常位于箱体侧面或下部,连接含尘气流管道,部分除尘器在进风口处加装初效滤网或旋风分离器,拦截大颗粒粉尘,减轻滤筒负荷。
2.出风口:位于净气室顶部或侧面,连接引风机,将过滤后的洁净气体排出,部分出风口会安装风压、风量传感器,实时监测设备运行状态。
五、新疆滤筒除尘器灰斗与卸灰装置
1.灰斗:位于箱体底部,呈锥形,用于收集清灰时从滤筒表面剥离的粉尘,部分灰斗加装加热装置或振动器。
2.卸灰装置:安装在灰斗底部,常用星型卸料器,小型除尘器也可采用手动闸板阀。
六、新疆滤筒除尘器控制系统
由 PLC 控制柜、传感器和执行元件组成:
1.压差计监测滤筒阻力,达到设定值时触发清灰;
2.料位计监测灰斗内粉尘高度,满料时报警并启动卸灰;
3.温湿度传感器用于监控废气温度和湿度,避免滤筒因高温或结露损坏。
总结
新疆滤筒除尘器的组成结构可概括为 “箱体为框架、滤筒为核心、清灰系统为保障、灰斗与卸灰装置为末端”,各部分协同工作实现 “含尘气流进入→滤筒过滤→清灰除杂→粉尘收集→洁净气体排出” 的完整流程,具有体积小、过滤效率高、自动化程度高的特点,广泛适用于机械加工、焊接、医药等行业。
